旋流板式噴淋塔設備

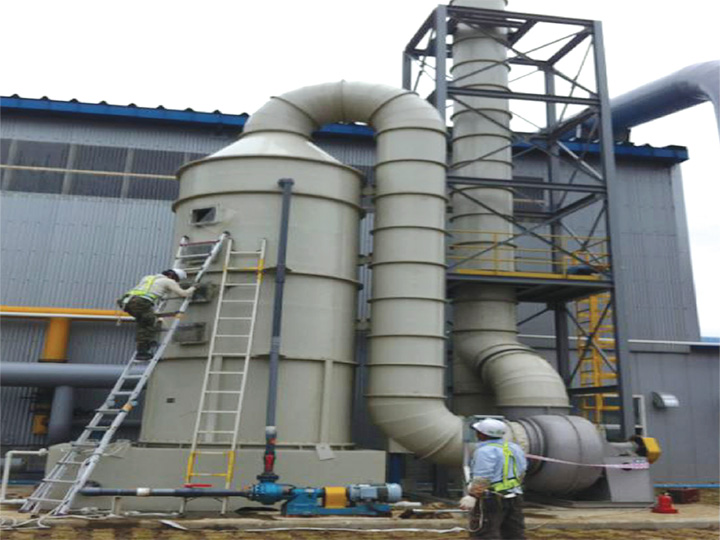

安裝中的旋流板式噴淋塔設備
旋流板塔氣體凈化器的主體結構為旋流板，為噴射型塔板，是氣液傳質裝置，特點是氣液負荷高，降壓低，操作彈性寬和不易堵等綜合性能。氣流通過葉片時產生旋轉運動，吸收液噴射在踏板中間的盲板上，并濺向周圍葉片而形成薄液層，被旋轉向上的氣流形成劇烈攪動而成為細小液滴，由于氣通塔板葉片時旋轉而產生的離心力將液滴甩向塔壁，液體一因重力作用集流至溢流口，通過溢流裝置流到下一塊旋流板的盲板區。連續對有廢氣進行多級吸收反應，能完成中和吸收機理。設計人員可根據廢氣的種類、性質、濃度決定級數，選用不同的吸收液。
